箭头式扎带

艾利丹尼森提供一系列箭头式扣件。当用于固定和安装重要的电气及流体系统的时候, 工人们可以听到清晰的”咔哒”声,这说明卡扣安装到位。这一系列产品由耐高温的尼龙材料做成,其设计特点可以降噪减震并可在严苛的环境条件下保持高性能,这一系列产品符合大多数OEM的规范要求。

我们有针对圆形和椭圆形/矩形孔的解决方案可供选择。 尺寸可适用5毫米至9.5毫米的圆孔,以及6.2毫米到7.0毫米×12+毫米的椭圆。 配套面板的厚度可为0.6毫米至10毫米不等。 一个零件号可用于各种板厚。

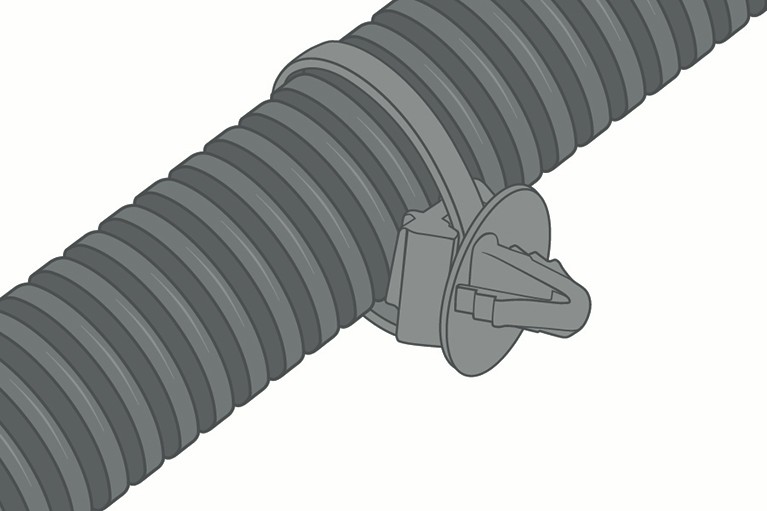

我们高度通用的槽形孔扎带的独特设计允许扎带进行左右微调,便于线束的整体安装并可提高安装效率。扎带头部卡在槽孔的长边而不是短边上,这可容纳较长的椭圆形和矩形槽孔,即7 毫米 x 12 毫米(最小长度),用于防转和引导线束走向。我们的槽形孔扎带符合欧洲和美国/日本孔规格。

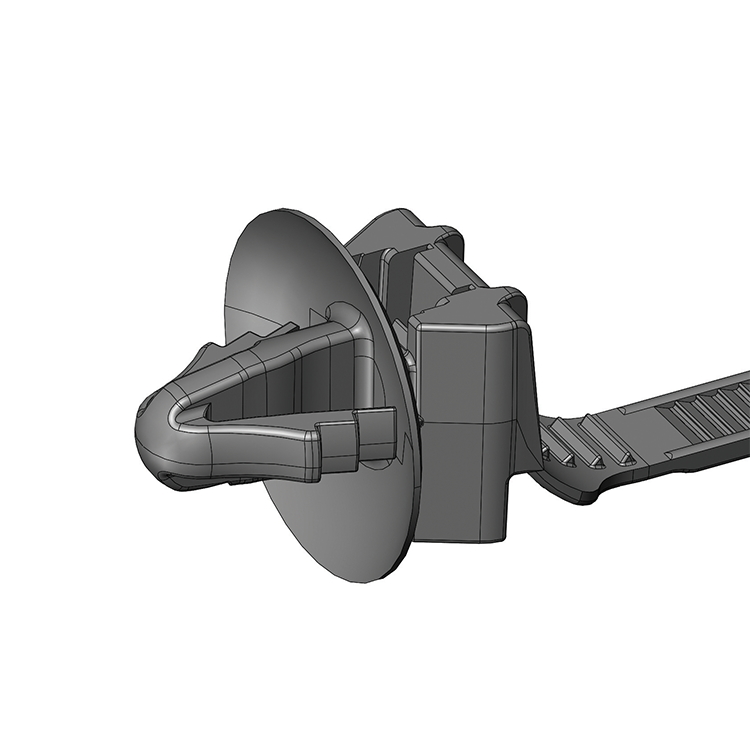

箭头式扎带件

特点

  • 可适用于圆形、矩形或椭圆形孔
  • 小于10 lbf / 44 N的低插力
  • 大于35 lbf / 155 N的最小拔出力
  • 采用耐高温尼龙,可用于150度的高温环境
  • 适应弯曲的金属板表面
  • 适用于 7x12mm的孔径,并牢固地固定在长边上,而不是短边。

好处

  • 更深的碟片设计,提供更好的保持力,并可降噪减震(NVH)
  • 可满足0.6毫米至3.6毫米不等的面板厚度
  • 可连续调整槽位,从而提高组装效率
  • 紧固不同捆扎直径的线束,不旋转、打滑或剪切
  • 偏移范围能够重新引导线束的方向
